廣州電子地磅現場使用和調試維修：

結合實際工作經驗，以SCS全電子100噸電子地磅為例，介紹稱重傳感器的現場使用和調試。
1、稱重系統的構成和工作原理：
1.1、系統構成：

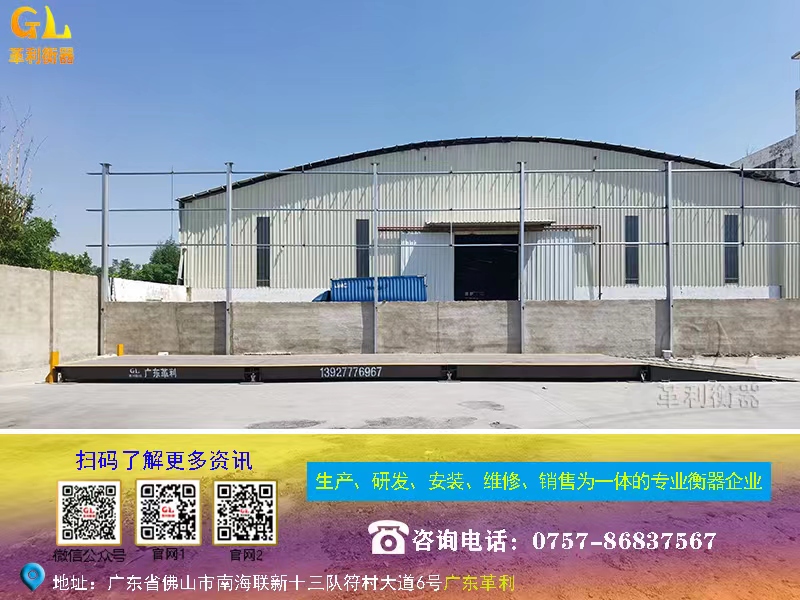

廣東佛山革利地磅廠家生產的SCS全電子汽車衡主要由廣州革利稱重儀表、廣州革利稱重傳感器、廣州革利稱重接線盒和廣州革利秤體構成。
1.2、工作原理：
當稱重物體或載重汽車停放在秤臺上，載荷通過秤體將重量傳遞給稱重傳感器，稱重傳感器將重量轉換為相應的毫伏級電信號。該信號經前置放大、濾波、 A/D轉換，由微處理器（單片機）處理，數字顯示部位直接顯示稱重值。可通過電腦、大屏幕和打印機進行臨時、日?qǐng)?bào)和月報的統計和打印輸出。
2、現場使用和調試：
2.1、地基和秤體的處理：
SCS全電子汽車衡的基礎施工中應滿足下列要求：基礎設計符合《JJG668-90固定式電子衡檢定規 程》的要求；基礎的地耐力不低于98kPa；基礎必須挖到凍土層以下；接地電阻必須小于40；安裝限位螺栓和調整限位間隙必須做到限位間隙達到2~3mm，使之達到安裝要求。
2.2、傳感器的數量和量程：
傳感器數量的選擇依據是電子衡器的用途、秤體需要支撐的點數。一般來說秤體有幾個支撐點就選用幾只傳感器。該公司的稱臺為3節，支撐點為8個，因此安裝8個傳感器。
選用傳感器時，要考慮諸多方面的因素，以保證傳感器的安全和壽命。經過大量實驗驗證的經驗公式：稱重傳感器正常測力值應為滿量程的60%，偏載及振動沖擊等載荷應為滿量程的20%，再加上秤體的自重，就可以大概確定傳感器的選型。該公司的100噸汽車衡單只傳感器為40t，秤體自重為10t，因此，傳感器選型：40x8x（60%-20%）-10=118t。
2.3、標定以及角差的調節：
稱重時的準確性、重復性、偏載時的影響、穩定性、靈敏度等都會影響計量的準確。每臺計量設備都是有誤差的，各個稱量點的誤差計算公式：8=L-M+0.5e-AM式中，L為實際顯示值；M為標準載荷（砝碼）值；e為檢定分度值；AM為到下一個閃變時的加載值。只要誤差不超過允許范圍都是合格計量設備。
3、傳感器的故障檢測和排除：
故障處理的步驟：觀察一分析一檢測一修復一檢定。可根據實際情況選用下列方法判斷：觀察法、測量比較法、替代法、排除法。以廣州革利傳感器為例進行說明。
3.1、觀察法：
直觀檢查秤臺四周及底面有無雜物堵塞、限位間隙是否合格、各電纜線有無損傷、接線盒有無受潮、儀表元器件有無明顯損傷痕跡等。通過顯示儀表的參數檢查傳感器的通信情況，確保接線正常，通信正常等。
3.2、測量比較法：
用萬用表電壓檔測試供橋電源（廣州革利儀表為+5V）、儀表工作電源（+5V）是否正常。用萬用表電阻檔檢測電纜有無短路、斷路，傳感器阻值是否正常等。
3.3、替代法：
用簡單的檢測方法不能準確判斷具體故障部件時，可對可疑器件用好的器件或替代品替換后，看故障能否排除，來確定故障器件及部位。
3.4、排除法：
對懷疑有故障的器件，在不影響整個系統工作條件的情況下，斷開與系統的連接，看能否使系統恢復 正常工作。
4、稱重分配器的選擇和故障檢測：
分配器需要配套廠家的設備。該公司采用的是革利衡器的VKD2R-8分配器，通過數字萬用表測量?jī)x表內部間的導通情況來判斷分配器的好壞，不通則分配器損壞。注意傳感器和顯示儀表在分配器中的跳線接法，確保線路T、R的跳線和接線的無松動，A、B間的電壓為 3VDC。
5、稱重儀表的選擇和故障檢測：
儀表故障診斷最簡便有效的方法就是用替代法。如果用模擬器或根據故障判斷儀表已損壞，懷疑是PCB出現問題，可以用一塊好的PCB板去替代。在使用稱重儀表時，必須清楚它與大屏幕、打印機及稱重軟件的接線方式。
6、故障解決方案：
比如，故障在革利衡器顯示儀表的錯誤代碼為Erd 08，在說明書中查到為8號傳感器故障。跟換傳感器即可。
