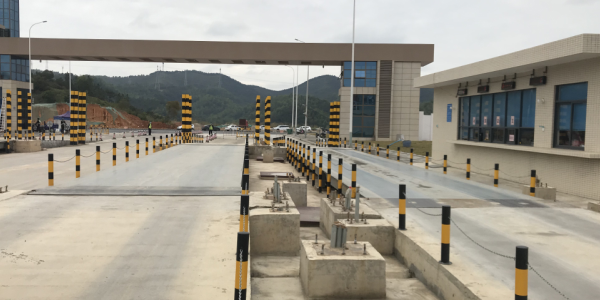

汽車衡俗稱地磅，是商家用于大宗貨物計量的主要稱重設備。隨著高精度稱重傳感器技術的日趨成熟，機械式地磅逐漸被精度高、穩定性好、操作方便的電子汽車衡所取代。稱重儀表即稱重顯示儀表，是汽車衡稱重系統的重要組成部分，現今的稱重儀表隨著電子技術與計算機技術的發展，功能日趨多樣化。
1、稱重系統：

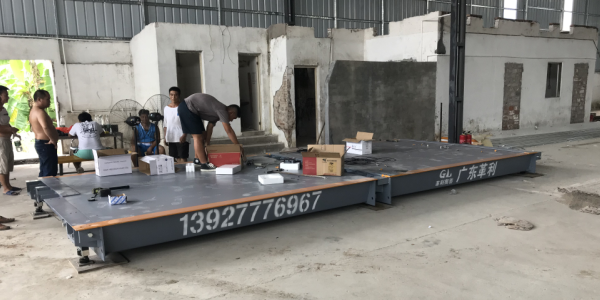

全電子衡器稱重系統主要由秤體、稱重傳感器、稱重顯示儀表、外設4大部分組成。秤體為承重部分，包括接線盒和信號電纜；稱重傳感器將重量壓力信號轉換成電信號輸出；輸出的模擬信號經放大、濾波、A/D轉、數字處理后轉換為重量數字顯示；稱重儀表的各種通訊接口可與打印機、大屏幕顯示器、上位機計算機管理系統等外設相連。
2、稱重儀表硬件設計：
根據控制任務的需要，該儀表功能多，硬件占用大量I/O口資源，采用ARM系列控制器可只用一塊芯片，但成本提高，且需操作系統管理各項任務。從成本考慮，稱重儀表采用兩塊STC90C52RC單片機作為控制器，主機主要負責現場數據的處理、存儲與顯示等實時性要求高的任務；從機負責打印、網絡通訊等數據傳輸?shù)娜蝿?wù)。主機與從機之間采用SPI通信完成數據交換。
2.1 電源：
電源可采用變壓器或開關電源供電, 從電源效率考慮采用開關電源，并配備12V蓄電池備用，上電充滿后，由從機監控進行浮充，掉電后對稱重儀表供電。開關電源采用兩塊LM2596芯片設計實現，獲取5V、9V、12V電源。
2.2 主機外圍硬件：
數字傳感器與主機之間的接口采用RS422接口。主機采集傳感器數據，若數據正常，數據處理后， 采用AT24C256進行數據存儲；若數據異常，則進行錯誤代碼處理并顯示。現場顯示采用數碼管， 可接大屏幕顯示器放大顯示。數碼管采用共陰連接，動態掃描的方式顯示。采用4-20m A電流環接口可進行遠距離傳輸；采用DS1302便于顯示日期、時鐘；IC卡為維護人員提供信息認證，蜂鳴器進行儀表異常報警提示；
2.3 從機外圍硬件：
從機主要負責實時性要求不太高的任務打印和數據上傳，稱重數據經主機傳輸給從機后打印，從機經過串口發送數據給打印機打印數據，現場出票。鍵盤設計為矩陣鍵盤，共4*6=24個按鍵；從機只完成掃描任務，具體按鍵處理由主機負責。GPRS DTU保持與監控中心的連接，通過GPRS網絡上傳數據到企業數據庫，完成更高層次的數據管理。
3、稱重儀表軟件設計：
根據稱重儀表功能任務多的情況，采用操作系統不能滿足實時性要求，且程序量較大，運行中RAM明顯不足，故采用兩塊單片機用中斷方式進行處理。
3.1 主機程序設計：
主機程序主要完成稱重、顯示、按鍵狀態處理及與上位機的聯系。
3.2 從機程序設計：
從機程序負責按鍵掃描、顯示、打印及GPRS數據傳輸，GPRS數據傳輸由于采用的是模塊，只需按協議向串口發送數據即可。

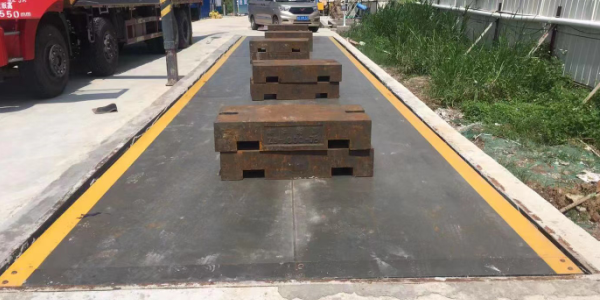

4、調試測試：
調試按模塊調試通過后進行集成。PCB制板由三塊組成，一塊集成數碼管，一塊為打印機驅動，一塊為其他硬件集成。硬件調試過程中數碼管顯示亮度略顯不足，可改為靜態顯示。GPRS信號的頻率經過PCB板耦合后，干擾稱重顯示，加屏蔽后解決。長時間上電后隨著蠕變會產生漂移，為避免誤差過大，需進行零點跟蹤后歸零。軟件調試過程中由于按鍵的掃描由于任務多，需安排好掃描時間，避免延遲時間過久，甚至不響應。該稱重儀表只兼容ZEMIC （中航電測）的傳感器，測試過程中數據可靠、顯示穩定，監控中心收到的數據穩定，誤碼率低。
5、小結：
該稱重儀表功能多，分解任務后，采用雙單片機控制簡化程序設計，通過中斷方式解決了實時性的問題。
