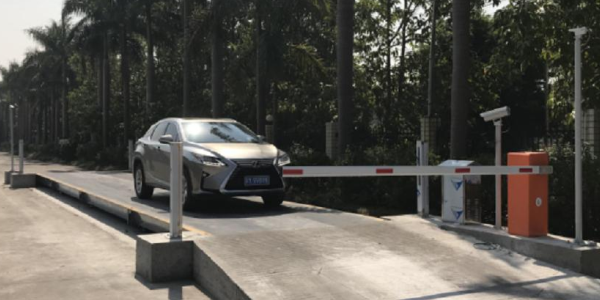

模擬稱重傳感器是一種電阻應變式稱重傳感器，是目前我國靜態電子汽車衡首選的一類的稱重傳感器。

其工作原理是這樣的：彈性體（彈性元件，敏感梁）在外力作用下產生彈性變形，使粘貼在它表面的電阻應變片（轉換元件）也隨同產生變形，電阻應變片變形后，它的阻值將發生變化，在經過相應的測量電路把這一電阻變化轉換為電信號，從而完成了將外力變換為電信號的過程。

模擬稱重傳感器的結構：稱重傳感器采用全鋼結構，主要由電阻應變片、彈性體、測量線路、外殼和壓頭壓墊等構成，根據彈性元件的結構，根據彈性元件的結構形式和尺寸大小，可粘貼一組或多組電阻應變計。按照相對橋臂應變方向相同，相鄰橋S臂應變方向相反的原則，將電阻應變計組成惠世登電橋電路，當彈性體在外載荷作用下產生應變時，通過粘接劑傳遞給電阻應變計的敏感柵，引起租值改變，其結果便是在電橋的對角線上產生不平衡與外載荷相對應的輸出。
