電子地磅防雷方案：
一、 概述：

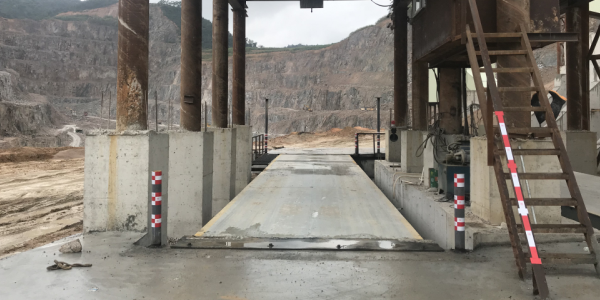

電子地磅一般都處于暴露場合，地磅對數據的收集和控制需要非常的細致與完整的，其應力部件（傳感器）、放大器和顯示設備等很容易遭受雷電的損害，如果防雷措施不完善，當直擊雷或感應雷產生對傳感器設備的損壞，引起的間接損失是相當之大的。大多數情況下，地磅的損壞都是由電阻或電容耦合瞬態過電壓造成的，所有引入顯示間的供電、信號線路以及室外與地磅的應力部件（傳感器）相連接的信號線及電源線都應安裝過電壓保護裝置。此方案基于地磅與磅房都需做地網，并且有做直擊雷防護的基礎上；
二、 防雷工程設計方案：
根據本工程保護對象的實際情況和用戶要求，作出綜合防雷工程設計方案。
1、防感應雷：
應該安裝電源防雷器，抑制從供電線路侵入的感應雷電波。
由于供電線路為遠距離架空布設，還有可能經過地形、氣候條件惡劣的地區，因而感應雷電侵入的幾率和強度都更大；還由于雷電波的最大能量的諧波分布在市電工頻附近幾十赫茲到幾百赫茲的低端，因而雷電波在供電線路上容易與工頻回路發生耦合、諧振。于是雷電沖擊波從電源線路進入電子設備的幾率要比從信號線中進入的幾率要高得多。因此，供電線路的防雷保護是最為重要的。實踐經驗表明：采用多級保護，分級泄流是行之有效的。選型防雷器時應選擇殘壓小，反應時間快的防雷器。
本方案擬對供電線路作電源輸入端防雷保護。
（1）第一級防雷：由于室內電源線路受太大雷擊的機會較少，對于建筑物，室內第一級電源防雷可省（如果供電線路為架空敷設，則應考慮在總配電箱前端安大通流容量的防雷器，作為第一級防護）；
（2）第二級防雷：值班室電源配電箱電源進線端處安裝箱式單相電源防雷器，作為室內用電設備第二級防護。
（3）第三級防雷：在值班室主機、稱重顯示器前端安裝防雷插座，對這些設備進行電源線路精細級雷電防護；
（4）對連接傳感器設備的信號線，在傳感器信號線路兩端分別安裝信號防雷器保護一對線路，切斷外界線路傳送到重量顯示器的感應雷擊的影響；
（5）對線路進行改造，把線路全部用鐵線管進行屏蔽。
信號線路種類繁多，而且多為明線、非屏蔽的，感應雷電很易侵入信號線進入設備，造成工作異常損壞。因此，信號線路的防雷保護是較為復雜的，但又是十分重要的，絲毫大意不得。
所有防雷器必須接地線，應采用≥4mm2絕緣銅導線，就近接地配線架處設置的分等電位排上，然后用≥10mm2絕緣銅導線，將分等電位排和接地端子箱中接地排連通。
2、接地系統：
正確、良好的接地裝置和接地方式，是電子設備正常運行和防雷安全必不可少的重要基礎措施。
采用低電阻椄地模塊，做輔助地網作接地系統，是減少因雷電產生的電位差，實現對雷擊所產生的電壓瀉放的最佳效果。
地磅設備應連接保護地，宜用≮4mm2銅導線就近接入分等電位排上，然后用≮10mm2銅導線將分等電位排與接地端子箱中接地排連通。
凡用法蘭盤連接處，加裝跨接導線連通。
