數字汽車衡安裝調試方法：

一、引言：

數字式傳感器最大輸出碼值（即滿量程輸出碼值）一般用戶會不大去關心，其實最大輸出碼值與汽車衡最終的所能達到的計量精度及示值穩定至關重要。由于汽車衡都采用多個傳感器，且每個傳感器實際使用的信號范圍一般都在1/3～1/4F.S內，如果最大輸出碼值為30,000碼，若每個傳感器使用1/4量程信號，則每個傳感器實際最大輸出碼值為7500碼，假如整個秤體由8個傳感器構成，則秤體滿量程實際輸出為60000碼。如果秤最終按1/5000的精度來標定，則每個d＝12碼，這樣的話，傳感器每跳動6碼就會產生1個分度的跳動，從而導致最終示值不穩定；同時，對于秤最終零位處理也帶來諸多問題。所以，建議用戶一定要注意將傳感器最大輸出碼值設置的足夠大，比如HBM的數字式傳感器，最好確保滿載輸出為100萬碼。

三、數字式汽車衡的秤體安裝：
數字式汽車衡的秤體安裝要求，與一般模擬式汽車衡的安裝要求一樣，也需要做到基礎平整可靠，傳感器和秤臺接觸良好，每個傳感器受力相對均勻等。
個別用戶都會有這樣一個錯誤的觀點：認為數字式汽車衡由于進行的是數字方式，可調整的范圍極其大，所以不必嚴格要求每個數字傳感器受力均勻。數字式汽車衡數字調角差的范圍的確很大，無論傳感器受力差異再大，都能修正過來；但是，現場經驗證明，這樣調試的結果都是暫時的，在使用一段時間后，角差和線性都會發生較嚴重的改變，導致計量準確度變差。同時，我們發現，在傳感器受力不均勻的情況下，數字角差修正的精度也不太理想。

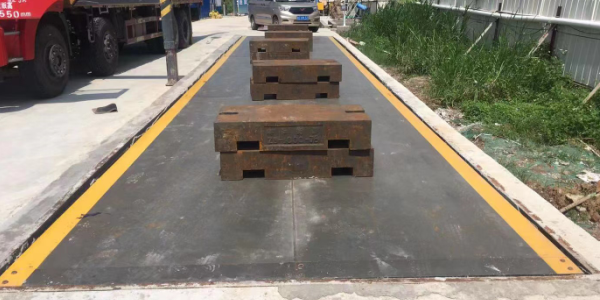

一般，我們在一臺數字式汽車衡安裝完畢后，應先在儀表上設置完傳感器的相關參數（包括傳感器類型、數量、每個角位對應的傳感器等），并對秤進行一次簡單標定，然后用盡可能接近滿量程的重物（例如汽車配載砝碼）在秤臺上來回壓2～6次，以保證秤臺各部分穩固，傳感器垂直受力。壓完后要能看到秤臺壓在空秤時可靠回零，否則需檢查秤臺和傳感器是否存在安裝問題，基礎是否存在不實等問題，問題解決后再重壓秤臺2～3次，查看秤回零情況。
當整個秤體回零理想后，通過查看空秤時每個傳感器輸出的碼值來初步評估傳感器受力情況，我們通過下面的例子來簡要說明以下評估的方法。
例如：一臺數字式汽車衡秤體，共安裝了8個數字式傳感器，地址分別為1～8，分別分布在八個角位（即安裝位置）。
數字式汽車衡秤體：

評估方法：在空秤狀態下查看各角位傳感器內碼，符合下面三個條件，說明秤臺安裝良好,傳感器受力相對均勻：
1）角位一和八、二和七、三和六以及角位四和角位五內碼相差不是很大（經驗值：差值在20%以內，越小越好）。
2）角位一、四、五、八之間內碼相差不是很大，角位二、三、六、七之間內碼相差不是很大（經驗值：差值在20%以內，越小越好）。
3）角位二、三、六、七的碼值近似的約為角位一、四、五、八碼值的兩倍左右。
上述舉例的方法和原則同樣適用于4個和6個或8個以上數字式傳感器的數字式汽車衡。
讀者也可以看出，數字式傳感器的安裝也盡可能的按地址順序有規律的排布，這樣會給后面的角差調整提供諸多方便。

四、數字式汽車衡的安裝調試方法：
前面已經提過，數字式汽車衡采用的是數字式傳感器，傳感器一般直接輸出的為RS485方式的數字信號，所以，組成汽車衡時即可采用數字式稱重儀表，也可直接采用計算機配專用軟件。兩種構成方式在安裝調試上無太大區別，為描述方便，下面都以數字式儀表為例予以說明。
第一、數字式儀表和數字式傳感器的接口連接：這是數字式汽車衡的安裝調試的關鍵。
首先要明確接口中各引腳的定義。數字傳感器一般均采用RS485通訊方式接口，但由于使用習慣和設計習慣等差異，這中間又存兩線制和四線制 RS485接口方式的差異，連接時需要加以區分。兩線制的RS485接口屬于我們常規使用中見的最多的一種方式，傳感器輸出總共5根線，分別為：屏蔽線、電源正、地（GND）、接收正/發送正（A/T+）和接收負/發送負（B/T-），可以配接兩線制和四線制RS485接口的數字儀表。
2線制RS485傳感器與4線制RS485和2線制RS485儀表接口方式
四線制RS485接口的傳感器一般輸出線為7根，包括：屏蔽線、電源、地線（GND）、接收正（＋R）、接收負（-R）、發送正（+T）、發送負（-T）等。四線制RS485接口的傳感器，一般只能連接提供4線制接口的儀表，強烈建議不要使用在兩線制接口的數字儀表上，否則會出現數據通訊故障。
注意，無論那種接線方式，接線時首先一定要確保電源線連接正確，尤其在整個秤安裝完畢后通電調試前，一定要仔細核對和檢查電源線接線的正確性，否則極易造成數字傳感器內部電路損壞。
圖2 4線制RS485傳感器與4線制RS485儀表接口方式。
五、數字式汽車衡的角差修正：
當前面所有工作完成后，就可以開始對數字式汽車衡進行角差修正。角差修正前建議最好對儀表進行一次簡單的標定，然后再開始?jí)航呛驼{(diào)整角差。一般數字式汽車衡儀表都提供手動和自動兩種角差修正方法，使用哪一種方法全都依賴個人習慣。筆者建議最好先自動修正角差，然后通過手動進行微調修正，這樣，最終可得到非常理想的校正結果。
完成了角差修正，就可以開始對稱進行標定和其它計量性能檢測了。
數字汽車衡安裝調試方法結束語：
數字式稱重系統是新興的稱重技術，也是未來稱重技術發展的一個方向。它以其諸多便利和優點正在為越來越多的人接收和喜愛。數字式汽車衡是數字式稱重系統中最具代表性的產品之一，通過對它安裝和調試方法的簡單介紹，我們不難發現，數字式稱重系統的安裝和調試既有它獨特的地方，又與普通模擬稱重系統存在很多相似之處。
